Arduino e il sensore FC-37

Sensore di pioggia per Arduino: scopriamo se piove con l’FC-37

Posted on 24 Giugno 201829 Ottobre 2019 by Alessandro Oppo

Indice

  • Un sensore di pioggia per Arduino
    • I collegamenti per il sensore di pioggia per Arduino
    • Lo sketch
    • Divertiamoci

Un sensore di pioggia per Arduino

Buonasera a tutti, il sensore di pioggia per Arduino che andremo ad utilizzare oggi è l’FC-37. La lettura del sensore dovrebbe permetterci di capire se sta piovendo o meno.

Il sensore è composto da due parti: un quadrato da esporre alla pioggia ed un modulino su cui è montato un potenziometro (il parallelepipedo blu), ovvero una resistenza variabile.

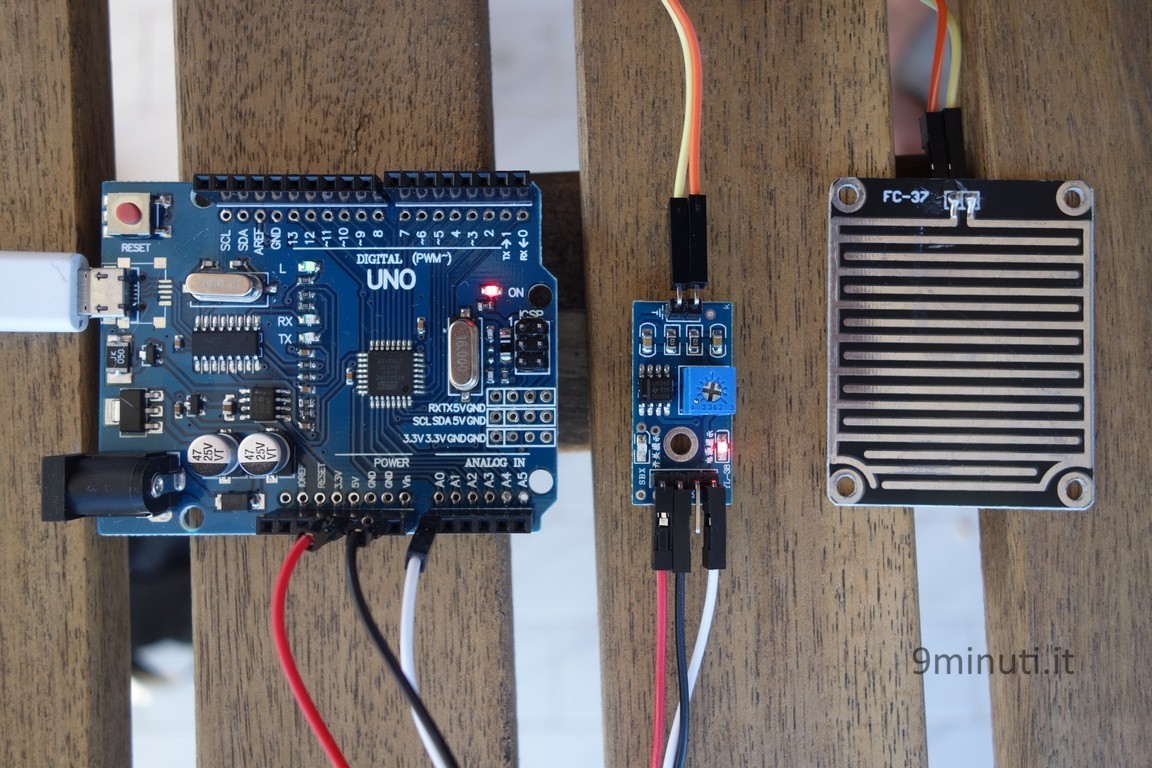

Arduino e il sensore FC-37
Arduino e il sensore FC-37

I collegamenti per il sensore di pioggia per Arduino

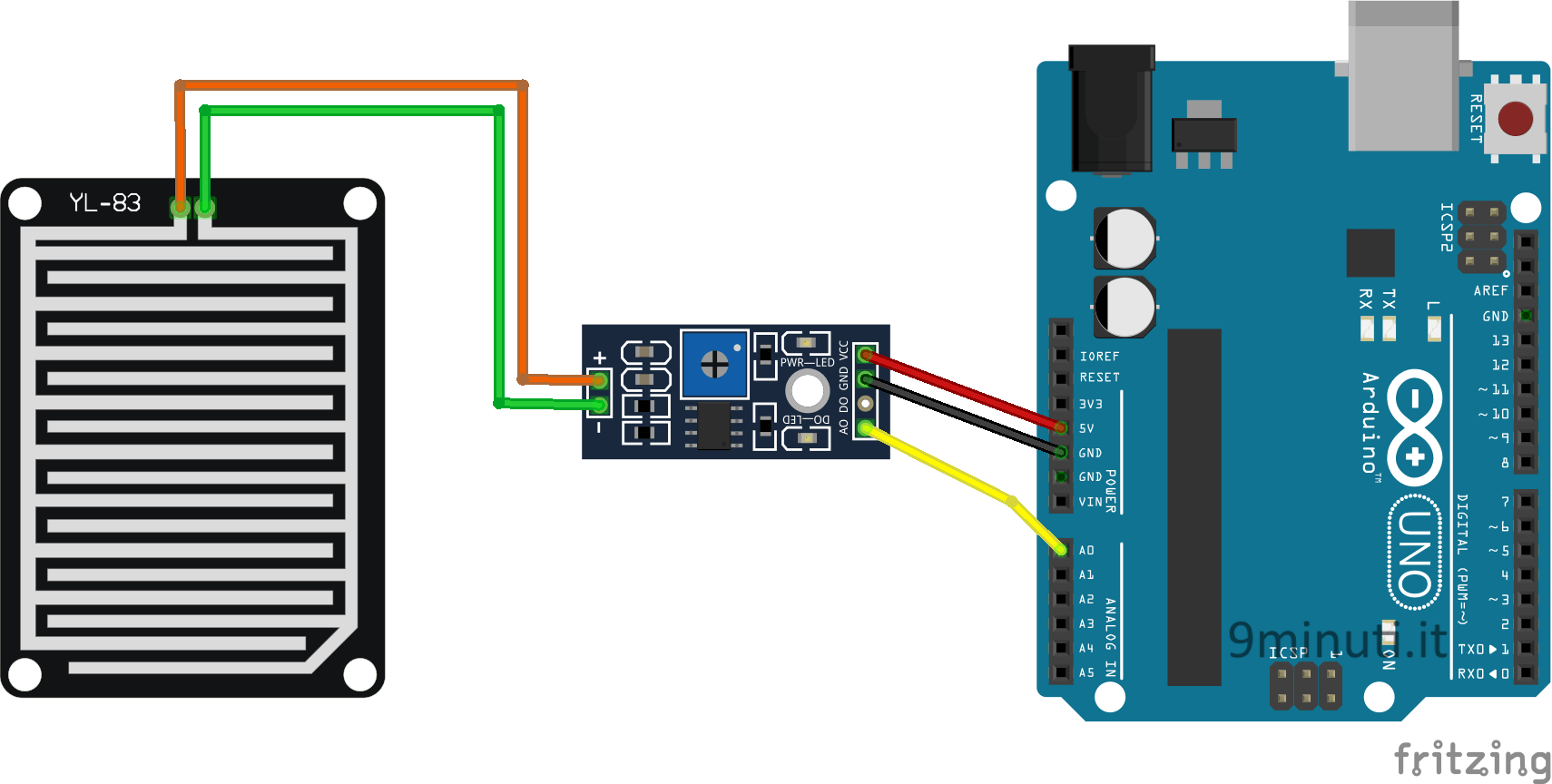

Sensore di pioggia
Sensore di pioggia

Dal sensore al modulino:
– (simbolo meno) – GND del modulino
l’altro polo (non ci sono simboli) – l’altro pin libero del modulino

Dal modulino ad Arduino:
VCC – 5V
GND – GND
AO (Analog Output) – A0 (Analog zero)

Lo sketch

Di seguito il codice dello sketch. Si tratta di un programma molto semplice e che altro non fa che leggere da una porta analogica (la A0).

//analog read 9minuti.it

#define pinSensor 0
int sensorValue;

void setup() {

  Serial.begin(9600);
}

void loop() {

  sensorValue = analogRead(pinSensor);

  Serial.print("Valore: ");
  Serial.println(sensorValue);

  delay(1000);
}

3 La #define ci serve per avere indicare il pin 0 con un nome, in questo caso pinSensor
4 Dichiarazione variabile di tipo intero chiamata sensorValue
8 Inizializzazione della porta seriale con baud rate 9600
13 Salviamo il valore analogico letto sul pin pinSensor nella variabile sensorValue
15-16 Stampa dei valori
18 Delay di 1000ms (1 secondo) tra una lettura e l’altra

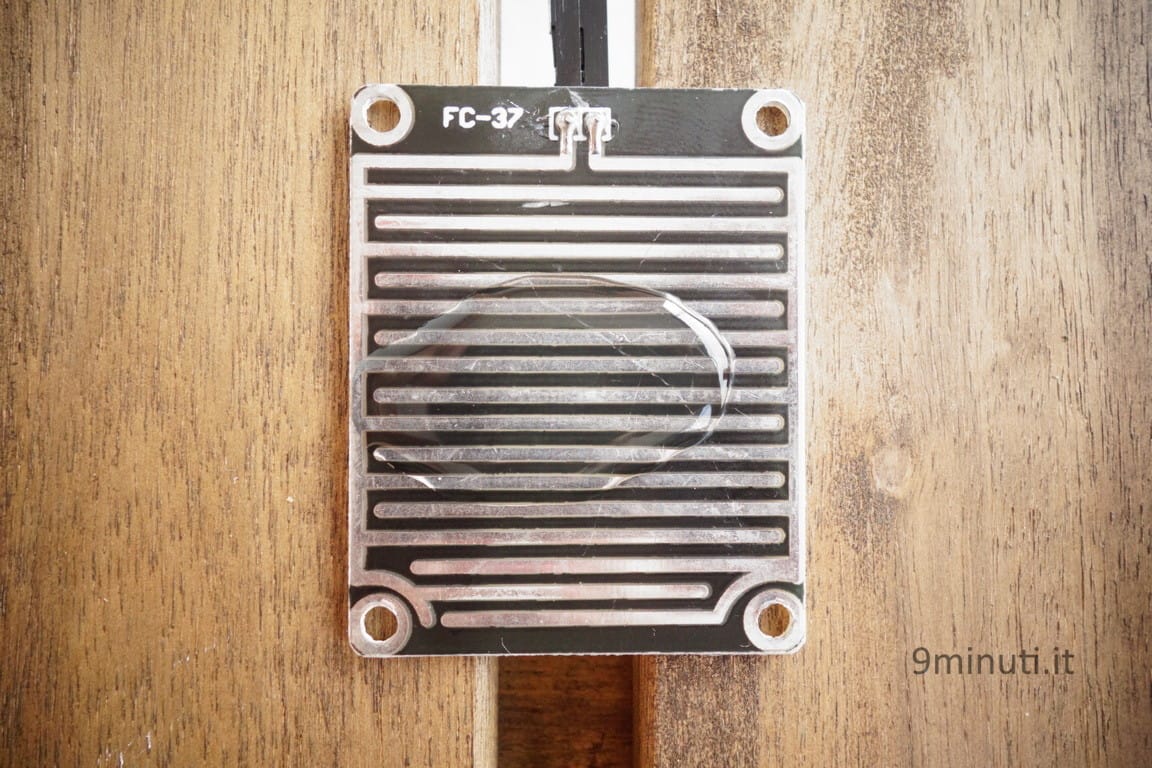

Il sensore di pioggia per Arduino FC-37 bagnato

Una volta caricato lo sketch, per leggere i valori del nostro sensore bisogna aprire il Serial Monitor.
A sensore asciutto i valori dovrebbero essere alti, mentre mano a mano che viene bagnato le letture dovrebbero indicare numeri più bassi.

È consigliabile fare qualche prova girando la vite del potenziometro (il parallelepipedo blu) per una calibrazione ottimale del sensore.

Divertiamoci

Come sempre questo è l’augurio che vi faccio, perché, imparare senza poi divertirsi lo trovo un po’ sprecato.

Spero che questo tutorial sia stato d’aiuto, rimango a disposizione per domande o chiarimenti.

Se volete supportare il blog vi chiedo per favore di condividere questa pagina sui vostri social.

Grazie,
Alessandro
