Arduino e il sensore FC-28. In mezzo il modulo con potenziometro (Controllare l'umidità del terreno con Arduino)

Controllare l’umidità del terreno con Arduino e il sensore FC-28

Posted on 24 Giugno 201815 Settembre 2019 by Alessandro Oppo

Controllare l’umidità del terreno con Arduino è veramente semplice e oggi vedremo il terzo sensore da utilizzare per il nostro giardino.

Il sensore si chiama FC-28 e può differire leggermente nell’estetica. Il mio, ad esempio, ha delle scritte in cinese sopra e nessuna sigla.

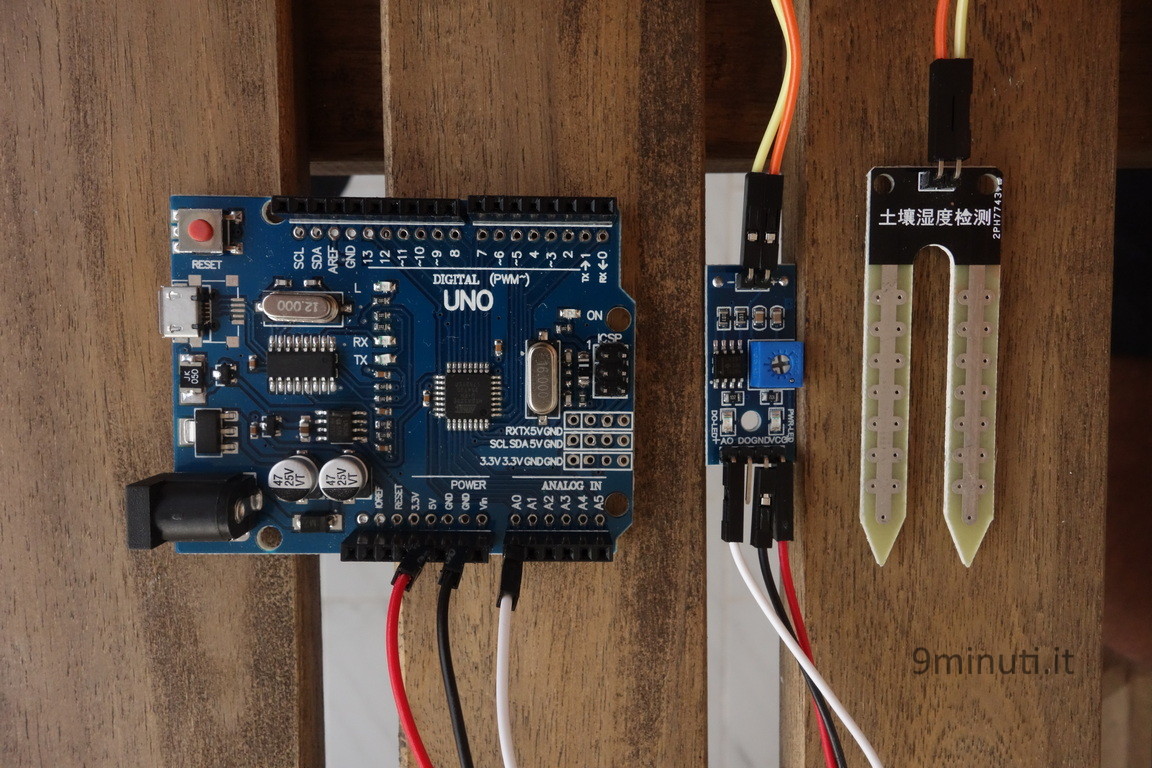

(Controllare l'umidità del terreno con Arduino) Arduino e il sensore FC-28. In mezzo il modulo con potenziometro
Arduino e il sensore FC-28. In mezzo il modulo con potenziometro

Il sensore è composto da due parti, un PCB biforcuto ed un modulino su cui è montato un potenziometro (il parallelepipedo blu), ovvero una resistenza variabile.

I collegamenti da fare per controllare l’umidità del terreno con Arduino.

Dal sensore al modulino (in realtà un pin vale l’altro in questo caso).
– (simbolo meno) – GND del modulino
l’altro polo (non ci sono simboli) – l’altro pin libero del modulino

Dal modulino ad Arduino:
VCC – 5V
GND – GND
AO (Analog Output) – A0 (Analog zero)

Lo sketch

Si tratta di un programma molto semplice e che altro non fa che leggere da una porta analogica (la A0).

//analog read 9minuti.it

#define pinSensor 0
int sensorValue;

void setup() {

  Serial.begin(9600);
}

void loop() {

  sensorValue = analogRead(pinSensor);

  Serial.print("Valore: ");
  Serial.println(sensorValue);

  delay(1000);
}

3 La #define ci serve per avere indicare il pin 0 con un nome, in questo caso pinSensor
4 Dichiarazione variabile di tipo intero chiamata sensorValue
8 Inizializzazione della porta seriale con baud rate 9600
13 Salviamo il valore analogico letto sul pin pinSensor nella variabile sensorValue
15-16 Stampa dei valori
18 Delay di 1000ms (1 secondo) tra una lettura e l’altra

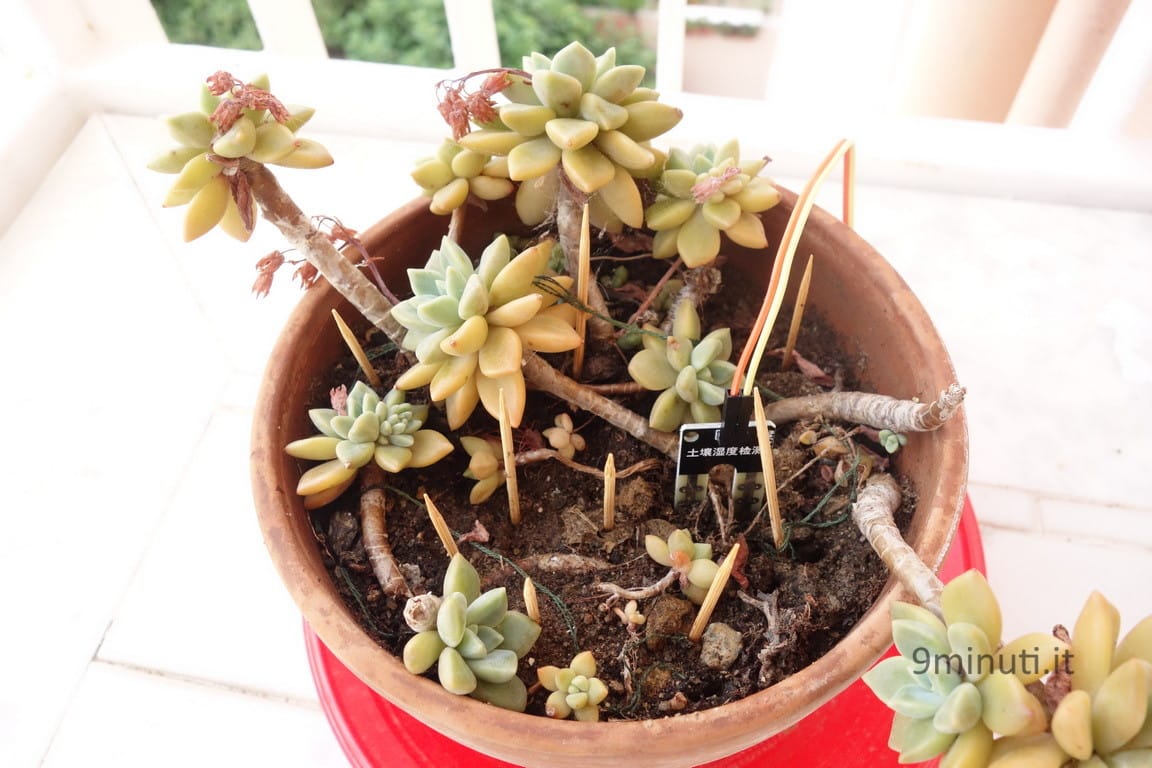

Il sensore FC-28 interrato (Controllare l'umidità del terreno con Arduino)
Il sensore FC-28 interrato

Una volta caricato lo sketch, per leggere i valori del nostro sensore bisogna aprire il Serial Monitor.
Se l’umidità è bassa (fuori dalla terra dovrebbe essere intorno a 1000) i valori dovrebbero essere alti, mentre mano a mano che aumenta le letture dovrebbero indicare numeri più bassi.

È consigliabile fare qualche prova girando la vite del potenziometro (il parallelepipedo blu) per una calibrazione ottimale del sensore.

Nel caso voleste ottenere un valore da 0 a 100 è disponibile la funzione map che ci consente di ridimensionare i nostri valori nel range di numeri che preferiamo.

Per far ciò è sufficiente incollare questo codice dopo la riga 13.

sensorValue = map(sensorValue, 0, 1023, 0, 100);

Spero che questo tutorial sia stato d’aiuto, rimango a disposizione per domande o chiarimenti.

Grazie,
Alessandro

Dammi un 5 virtuale, clicca like e condividi.

  • Fai clic qui per condividere su LinkedIn (Si apre in una nuova finestra)
  • Fai clic per condividere su Facebook (Si apre in una nuova finestra)
  • Fai clic qui per condividere su Twitter (Si apre in una nuova finestra)
  • Fai clic qui per condividere su Reddit (Si apre in una nuova finestra)
  • Fai clic per condividere su WhatsApp (Si apre in una nuova finestra)
  • Fai clic per condividere su Telegram (Si apre in una nuova finestra)
  • Fai clic per inviare un link a un amico via e-mail (Si apre in una nuova finestra)

Related

5 thoughts on “Controllare l’umidità del terreno con Arduino e il sensore FC-28”

  1. CLAUDIO ha detto:
    16 Maggio 2019 alle 7:32 pm

    Ciao Alessandro,
    ho inserito il codice dopo la riga 13, ma non riesco a correggere questo errore

    expected primary-expression before ‘<' token

    grazie e complimenti per il tuo lavoro
    claudio

    Rispondi
    1. Alessandro Oppo ha detto:
      16 Maggio 2019 alle 8:03 pm

      Ciao Claudio, grazie per essere passato sul mio sito. Hai copiato e incollato il codice dell’articolo o lo hai modificato? Fammi sapere

      Rispondi
      1. CLAUDIO ha detto:
        16 Maggio 2019 alle 9:38 pm

        … nessuna modifica!

        Rispondi
      2. CLAUDIO ha detto:
        16 Maggio 2019 alle 9:47 pm

        per tarare la scala da 1 a 100 ho comunque immerso il sensore in acqua e al valore di 380 ho assegnato il valore 100, mentre con il sensore fuori dall’acqua il valore rilevato è 1023 ed ho assegnato il valore 100 … quindi map!

        Rispondi
        1. Alessandro Oppo ha detto:
          16 Maggio 2019 alle 10:31 pm

          Ho finalmente visto l’errore. Il codice per la funzione map aveva all’interno degli altri codici legati al sito web. Ora ho corretto, ti riporto comunque la funzione anche qui.

          sensorValue = map(sensorValue, 0, 1023, 0, 100);

          fammi sapere se ti funziona!

          Rispondi
